Catenary Pavilion

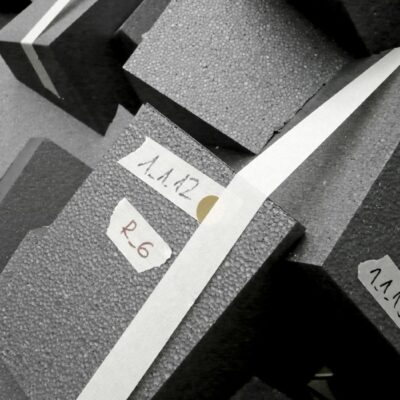

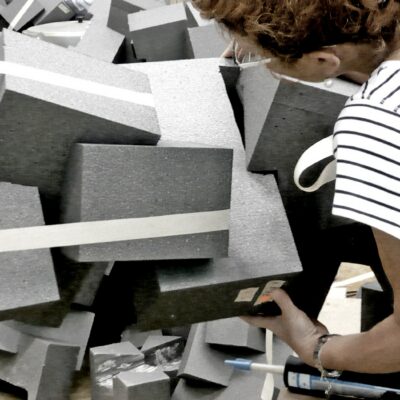

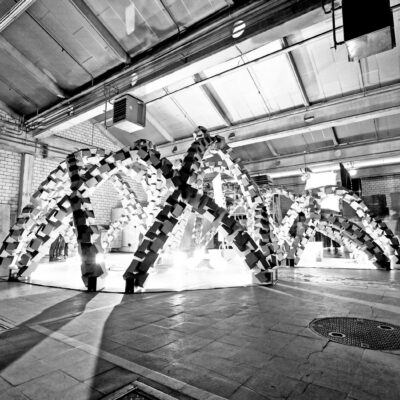

Die Installation Designer`s Saturday besteht aus 1022 individuellen Styropormodulen, die sich zu einer raumgreifenden netzartigen Gesamtstruktur zusammenfügen. Die Geometrie der Netzstruktur basiert auf einem digital simulierten Hängekettenmodell, wodurch ein optimaler Kräfteverlauf innerhalb der Struktur garantiert ist. Erst dadurch wird die filigrane Ausgestaltung der einzelnen Bögen ermöglicht. Die Styropormodule werden spiralförmig entlang der einzelnen Bögen aufgereiht. Eine konstruktive Verzahnung der Module unterstützt hierbei die Stabilität der Gesamtstruktur und ermöglicht die präzise Positionierung jedes einzelnen Moduls ohne weitere technische Hilfsmittel. Die individuell geschnittenen Styropormodule werden in einem nicht standardisierten Fabrikationsprozess mittels eines Industrieroboters und einer Heißdrahtmaschine gefertigt und im Anschluss manuell gefügt. Die konstruktiven Grundlagen des Entwurfs wurden an einem Workshop der Smart Geometry Conference 2010 in Barcelona erarbeitet und in diesem Projekt erstmals in größerem Maßstab angewandt.

Lehrstuhl für Architektur und Digitale Fabrikation
Gramazio & Kohler
ETH Zürich

Credits: Dr. Ralph Baertschi, Andrea Kondziela (Projektleitung), Olga Linardo
